SGAT8817直流系统接地故障定位仪，用于发电厂、变电站直流电源系统的接地故障探测与定点。定位仪采用隔离程控恒流源向系统注入小电流信号，安全可靠，查找故障点快速准确，测试精度高。接收机实时计算显示阻性电流大小与方向，克服了系统分布电容的影响，大大提高了判断准确性。有效解决了高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地，单点多点接地等问题。

1. 直流系统无需停电，即可在线检测系统接地故障，提高系统运行的安全性。

2. 具有交流串入检测功能，防止因交流串入造成仪器损坏。

3. 自动检测直流系统电压。对不同电压等级的直流系统可调整仪器输出功率。

4. 智能化程度高，自动判断接地状态。

5. 发射机实时检测正负母线电压、故障电阻、接地电容、平衡电阻等故障信息。

6. 发射机支持直流和交流两种供电方式；直流供电时无需外接电源，直接从直流系统取电，接线简单、方便。

7. 发射机能测量直流系统接地电阻和对地分布电容大小，自动计算输出信号的最佳频率。

8. 接收机在电流波形定位模式下，采用波形分析数字信号处理技术，实时计算显示阻性电流波形，从而实时确定故障点。

9. 采用无线通信技术，实时传输数据，方便快捷。

10. 接收机欠压指示功能：电池欠压时仪器自动告警提示。

11. 接收机自动关机功能：60 分钟内无操作或电池欠压至一定程度能够自动关机。

一、发射机技术指标

1. 适用的直流系统电压等级 220V、110V、48V、24V。

2. 发射机供电方式：直流屏供电（220V、110V）或使用交流 220V 供电。若使用AC 220V 供电，发射机会自动切断直流供电回路，优先使用 AC 220V 电源供电。

3. 直流系统电压测量范围：DC 0~1kV。

4. 直流电压测量分辨率：DC 1V，精确度：5%±5V。

5. 系统对地阻抗测量范围：0~1MΩ，精确度：10%±3kΩ。

6. 系统绝缘电阻测量范围：0~1MΩ，精确度：10%±3kΩ。

7. 交流串入电压测量范围：AC 0~280V。

8. 交流电压测量分辨率：AC 1V，精确度：5%±5V。

9. 抗对地分布电容值：支路≤47uF、系统对地总电容≤150 uF。

10. 发射机输出最大电流：5mA。

11. 发射机输出信号频率：1.0Hz/0.5Hz/0.2Hz。

二、接收机技术指标

1. 绝缘阻抗检测范围：0~500kΩ。

2. 绝缘阻抗检测分辨率：1kΩ。

3. 对地漏电流检测分辨率：0.1mA。

4. 卡钳动态范围：钳双线（正负母线一起钳）范围：0~40A（负载）钳单线范围：-5A 至＋5A

5. 接收机电源：内置可充电锂电池。可持续工作 20 小时，电池充电 3~4 小时即可充满。

6. 卡钳电源： 2 节 AA（5 号）碱性干电池。连续工作时间 10~20 小时（因电池质量不同而不同）。

三、无线通信技术指标

1. ISM 频段：433MHz。

2. 空中速率：2.4kbps。

3. 无线通信信号功率：30dBm。

四、其他指标

1. 功耗：发射机<15W。接收机<2W。

2. 使用条件：温度:-10℃~40℃；湿度 10~90％RH；海拔<4500m。

3. 体积：发射机 280mm×220mm×90mm；

               接收机 220mm×125mm×55mm；

               信号卡钳 180mm×60mm×35mm;

               电流传感器 180mm×130mm×30mm。

4. 质量：发射机 2.00kg；   接收机 0.90kg；

               信号卡钳 0.21kg;  电流传感器 0.18kg。

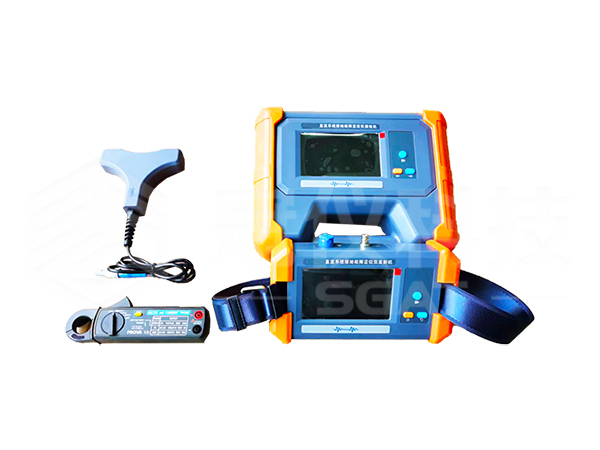

SGAT8817直流系统接地故障定位仪由发射机、接收机、信号卡钳和电流传感器等组成：

注：发射机开机后自动进行参数测量，并根据直流系统状态自动输出最佳频率信号；若无需重新进行参数测量，则无需长按此键，直至检测完成后关闭发射机即可。
